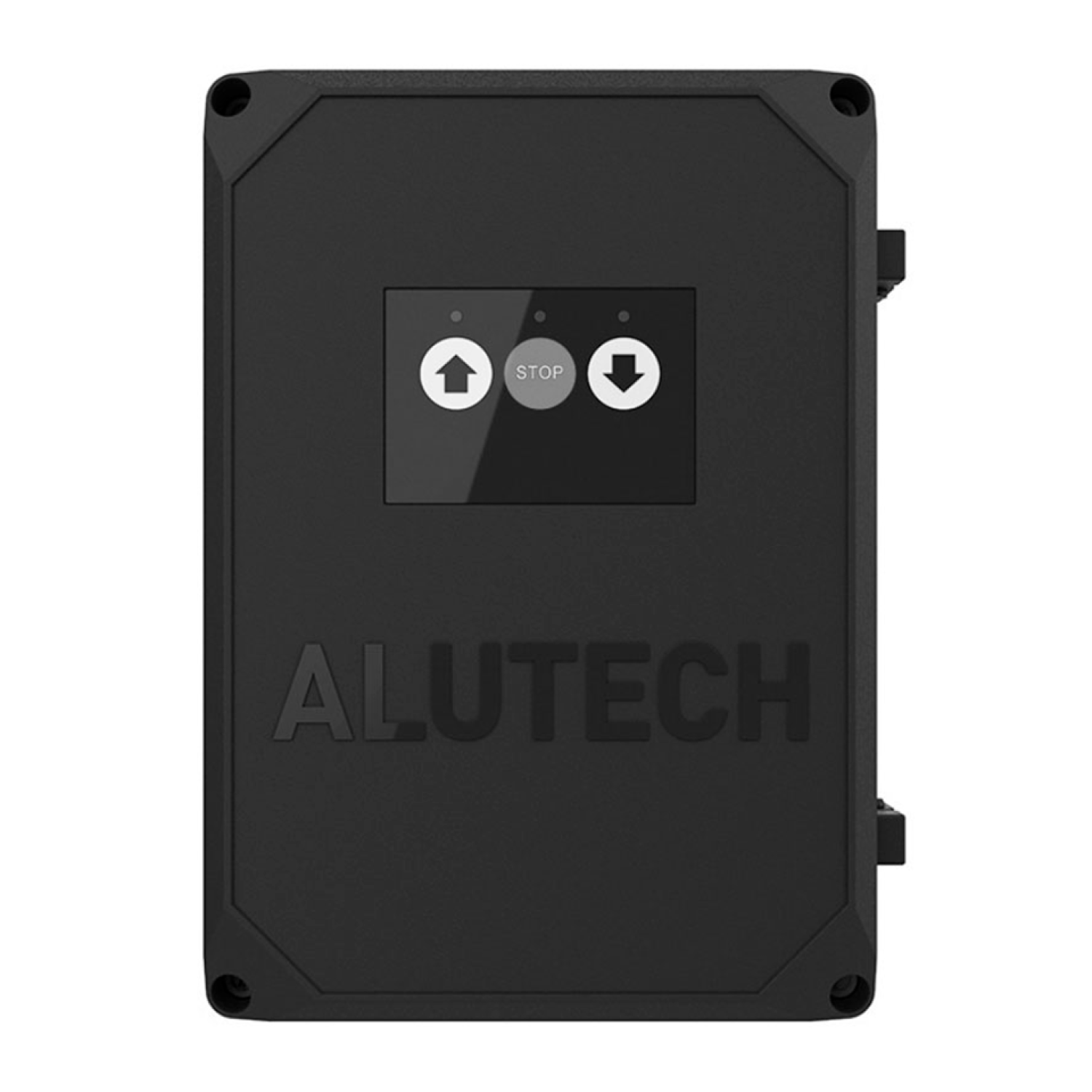

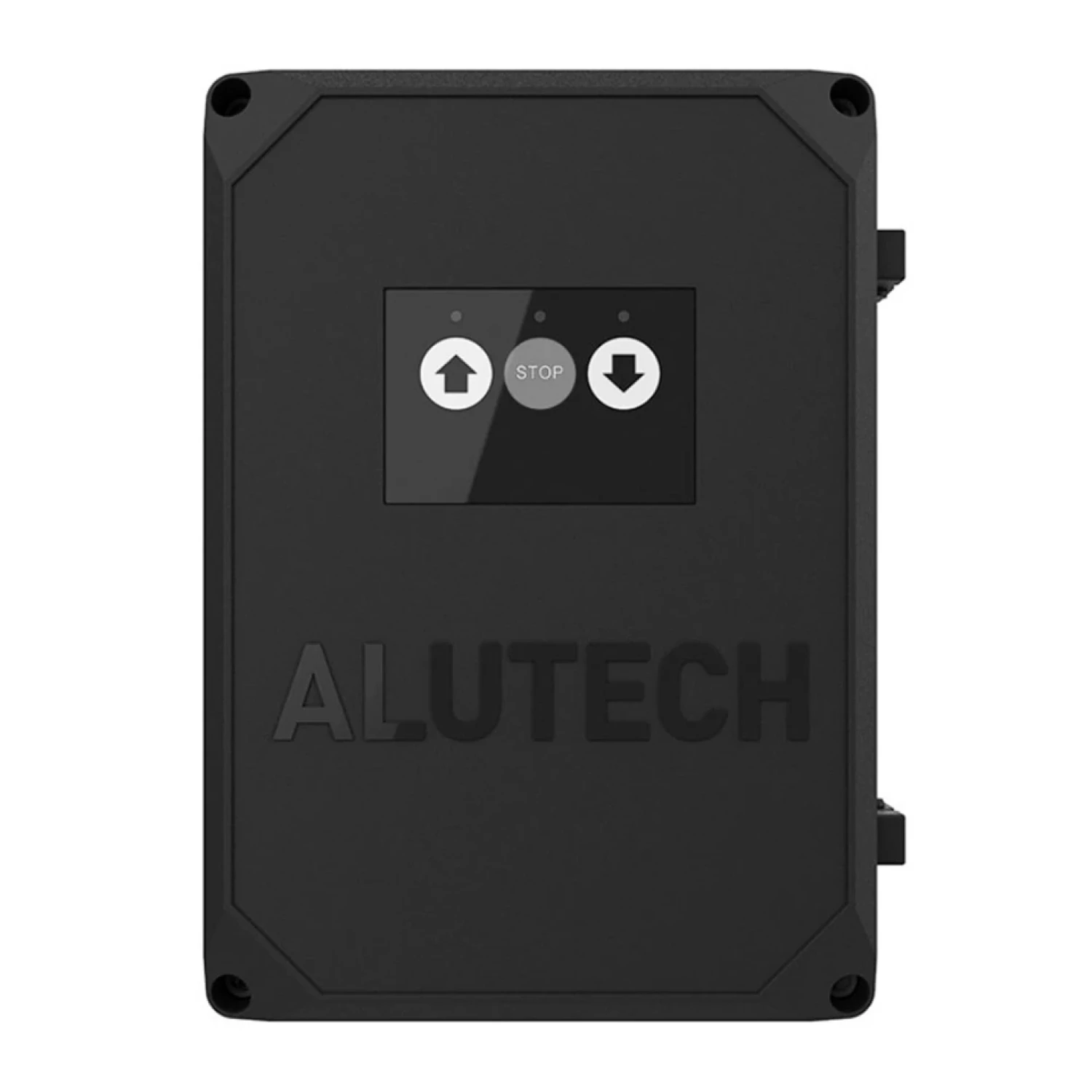

Блок управления для привода промышленных ворот ALUTECH CUID-400N

Блок управления CUID‑400N — высокотехнологичный контроллер для управления приводами промышленных ворот. Обеспечивает точное, безопасное и гибкое управление автоматикой с возможностью интеграции в комплексные системы безопасности.

Назначение
Устройство выполняет ключевые функции:

• управляет движением полотна (открытие/закрытие/стоп) по командам оператора;

• реализует защитные алгоритмы: аварийная остановка, реверс при препятствии, защита от перегрузки;

• поддерживает программируемые режимы (частичное открытие, задержка, цикличность);

• обрабатывает сигналы от датчиков безопасности (фотоэлементы, крайние положения);

• обеспечивает синхронизацию работы нескольких приводов (для крупногабаритных конструкций);

• ведёт журнал событий с фиксацией времени и типа операций.

Совместимость и области применения
Блок предназначен для работы с:

• промышленными секционными воротами ALUTECH серий ProPlus, ProTrend, ProGate;

• откатными и подъёмно‑поворотными воротами промышленного класса;

• автоматикой на базе приводов AM, LTM, SLT мощностью до 3 кВт.

Применяется на объектах:

• логистические терминалы и складские комплексы;

• производственные цеха и ангары;

• транспортные депо и автопарки;

• торговые и выставочные центры;

• объекты с повышенными требованиями к безопасности (военные, стратегические сооружения).

Поддерживает подключение:

• кнопочных постов и пультов ДУ (радио/проводных);

• фотоэлементов безопасности и индукционных петель;

• сигнальных ламп, светофоров, звуковых оповещателей;

• датчиков крайних положений и систем контроля доступа;

• интерфейсов удалённого мониторинга (опционально).

Ключевые технические характеристики

• Напряжение питания: 230 В AC ±10 %;

• Максимальный ток нагрузки: 16 А;

• Интерфейсы: сухие контакты, 24 В DC для датчиков, RS‑485 (опционально);


• Программируемые параметры: скорость движения, паузы, реверс, усилие;

• Защита: от перегрузки, КЗ, перегрева, перекоса фаз;

• Габариты: 220 × 160 × 90 мм;

• Вес: 1,5 кг.

Преимущества

1. Высокая надёжность. Защита от сетевых помех и аварийных ситуаций продлевает срок службы оборудования.

2. Гибкость настройки. Расширенные параметры программирования адаптируют работу под любые задачи.

3. Безопасность. Многоуровневая защита предотвращает травмы и повреждения конструкции.

4. Масштабируемость. Поддержка синхронизации нескольких приводов для крупногабаритных ворот.

5. Диагностика. Журнал ошибок и LED‑индикация упрощают обслуживание.

6. Интеграция. Совместимость с системами «умный склад» и диспетчеризации.

7. Климатическая устойчивость. Работает в условиях повышенной влажности, пыли и перепадов температур.

8. Эргономика. Компактный корпус и удобный монтаж в стандартные электрощиты.
