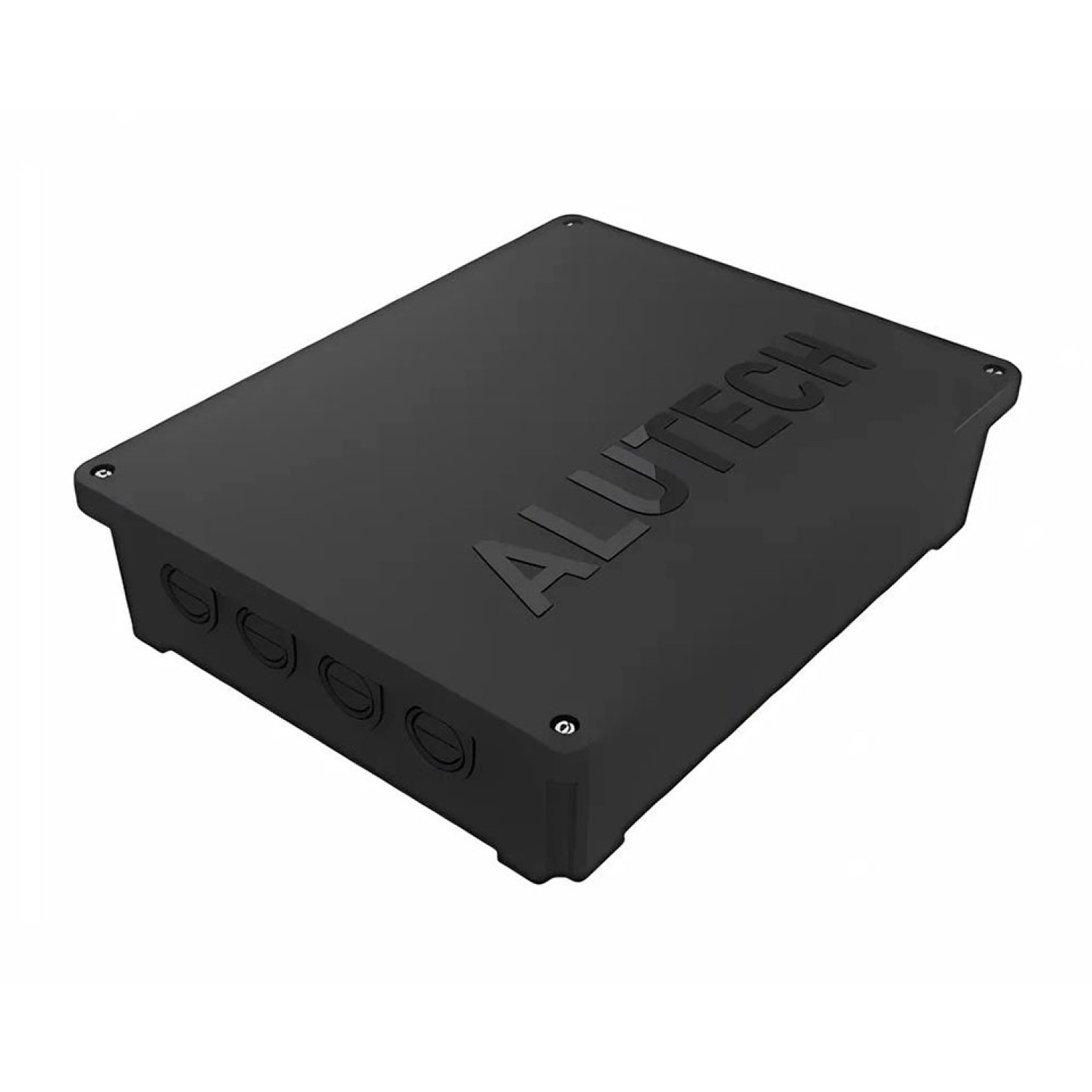

Блок управления для распашных ворот ALUTECH CUSD-1N

Блок управления CUSD‑1N — современное решение для автоматизации распашных ворот. Обеспечивает точное, безопасное и удобное управление приводами с возможностью гибкой настройки под конкретные задачи.

Назначение
Устройство выполняет следующие ключевые функции:

• управляет открытием и закрытием створок (в т. ч. поочерёдным движением для двухстворчатых ворот);

• реализует защитные алгоритмы: аварийная остановка, реверс при обнаружении препятствий, защита от перегрузок;

• обрабатывает сигналы от периферийных устройств (фотоэлементы, датчики, кнопки управления, пульты ДУ);

• поддерживает программируемые режимы: частичное открытие, задержка, автозакрытие, «калитка» (движение одной створки);

• фиксирует события (операции, ошибки, срабатывания защиты) в журнале для диагностики;

• обеспечивает радиоуправление (частота 433,92 МГц, до 99 пультов).

Совместимость и области применения
Блок предназначен для работы с:

• распашными воротами бытового и промышленного назначения (одностворчатые и двухстворчатые);

• электромеханическими приводами ALUTECH серий:

  • AM (линейные приводы);

  • TW (рычажные приводы);

  • SC (телескопические приводы, со встроенными или без выключателей конечных положений).

Применяется на объектах:

• частные домовладения, коттеджные посёлки, ТСЖ;

• офисные и административные здания;

• торговые центры, парковки, гостиницы;

• промышленные территории, склады, логистические комплексы;

• охраняемые объекты с контролируемым доступом.

Поддерживает подключение:

• пультов ДУ (AT‑4N, AT‑4, дальность до 50 м в прямой видимости);

• фотоэлементов безопасности;

• индукционных петель и датчиков присутствия;

• сигнальных ламп и светофоров;

• кнопок управления и кодовых панелей;

• систем видеонаблюдения и контроля доступа.

Ключевые технические характеристики

• Напряжение питания: 230 В AC ±10 % / 50 Гц;

• Максимальная коммутируемая мощность привода: 1000 Вт;

• Потребляемая мощность в режиме ожидания: 4 Вт (без дополнительных устройств);

• Максимальное число пультов: 99;

• Сечение подключаемых проводов: до 2,5 мм² (28–12 AWG);

• Габариты: 210 × 266 × 75 мм;

• Вес (брутто): 1,7 кг.

Преимущества

1. Надёжность. Защита от перегрузок, КЗ, перегрева и сетевых помех продлевает срок службы оборудования.

2. Гибкость настройки. Программируемые режимы адаптируют работу под конкретные условия.

3. Безопасность. Многоуровневая защита предотвращает травмы и повреждения конструкции.

4. Удобство управления. Радиопульт позволяет управлять воротами на расстоянии до 50 м.

5. Диагностика. Журнал событий и индикация упрощают обслуживание.

6. Климатическая устойчивость. Работает в условиях повышенной влажности и перепадов температур.

7. Эргономика. Компактный корпус удобен для монтажа в стандартные электрощиты.

8. Энергоэффективность. Низкое потребление в режиме ожидания снижает затраты на электроэнергию.

9. Масштабируемость. Поддержка двух приводов для двухстворчатых ворот.
