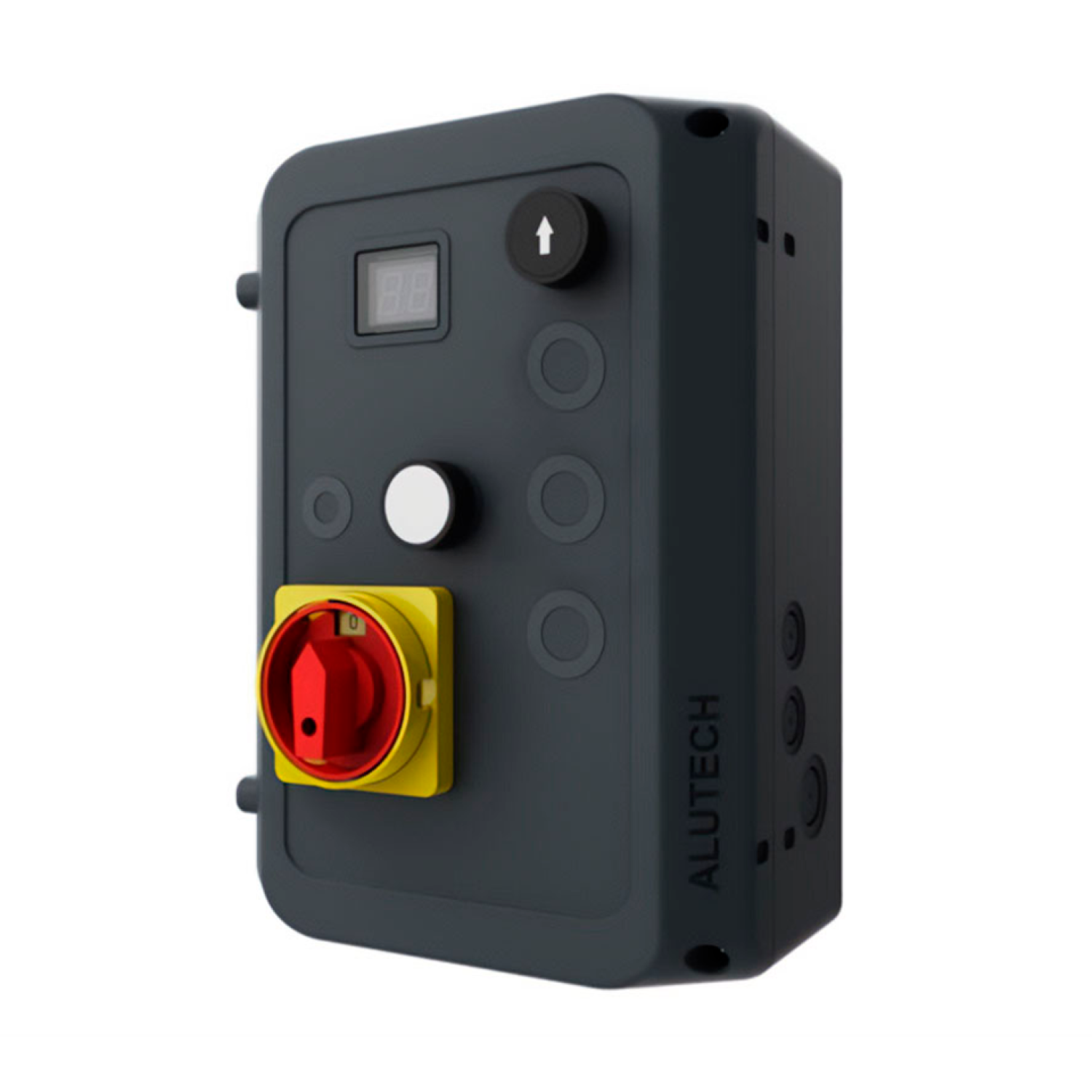

Модульный блок управления перегрузочной платформой (TL) ALUTECH CU-D11-B

Блок управления CU‑D11‑B — специализированный контроллер для автоматизации перегрузочных платформ (доклевеллеров) серии TL. Обеспечивает точное позиционирование, безопасность и надёжность погрузочно‑разгрузочных операций в промышленных условиях.

Назначение
Устройство реализует следующие функции:

• управляет вертикальным перемещением платформы и выдвижением аппарели;

• обеспечивает плавный старт и торможение в крайних положениях;

• выполняет защитные алгоритмы: аварийная остановка, реверс при обнаружении препятствий, защита от перегрузки;

• синхронизирует работу гидравлических цилиндров (включая асимметричные нагрузки);

• обрабатывает сигналы от датчиков безопасности (фотоэлементы, индукционные петли, концевые выключатели);

• поддерживает программируемые режимы: автоматическое выравнивание, ручное управление, аварийный возврат;

• фиксирует события и ошибки в журнале для последующего анализа.

Совместимость и области применения
Блок предназначен для работы с:

• перегрузочными платформами ALUTECH серии TL (гидравлические доклевеллеры);

• платформами с электрогидравлическим приводом;

• системами с одним или двумя гидроцилиндрами.

Применяется на объектах:

• логистические терминалы и складские комплексы;

• распределительные центры и оптовые базы;

• производственные предприятия с интенсивным грузопотоком;

• торговые сети с централизованными складами;

• транспортные узлы и грузовые терминалы.

Поддерживает подключение:

• пультов местного и дистанционного управления;

• фотоэлементов безопасности и систем обнаружения препятствий;

• концевых выключателей и сигнализаторов положения;

• систем диспетчеризации (сухие контакты, 24 В DC, RS‑485);

• аварийных кнопок остановки;

• сигнальных ламп и индикаторов состояния.

Ключевые технические характеристики

• Напряжение питания: 380 В AC ±10 % / 50 Гц (трёхфазная сеть);

• Максимальный ток нагрузки: 12 А на канал;

• Интерфейсы: сухие контакты, 24 В DC для датчиков и внешних систем, RS‑485 (опционально);

• Время реакции на сигнал: < 0,1 с;

• Защита: от перегрузки, короткого замыкания, перегрева, перекоса фаз, обрыва цепи;

• Программируемые параметры: скорость движения, паузы, усилие, режимы работы;

• Габариты: 260 × 210 × 130 мм;

• Вес: 2,3 кг.

Преимущества

1. Надёжность. Защита от сетевых помех и аварийных ситуаций продлевает срок службы оборудования.

2. Точность позиционирования. Плавный ход и точная остановка платформы повышают безопасность погрузки.

3. Безопасность. Многоуровневая защита предотвращает травмы и повреждения техники.

4. Синхронизация. Равномерное распределение нагрузки между гидроцилиндрами.

5. Гибкость настройки. Программируемые режимы адаптируют работу под конкретные задачи.

6. Диагностика. Журнал событий и LED‑индикация упрощают обслуживание.

7. Климатическая устойчивость. Работает в условиях повышенной влажности и перепадов температур.

8. Интеграция. Совместимость с системами диспетчеризации и «умный склад».

9. Эргономика. Компактный корпус удобен для монтажа в электрощиты погрузочной зоны.

10. Энергоэффективность. Оптимизация работы гидропривода снижает потребление электроэнергии.
