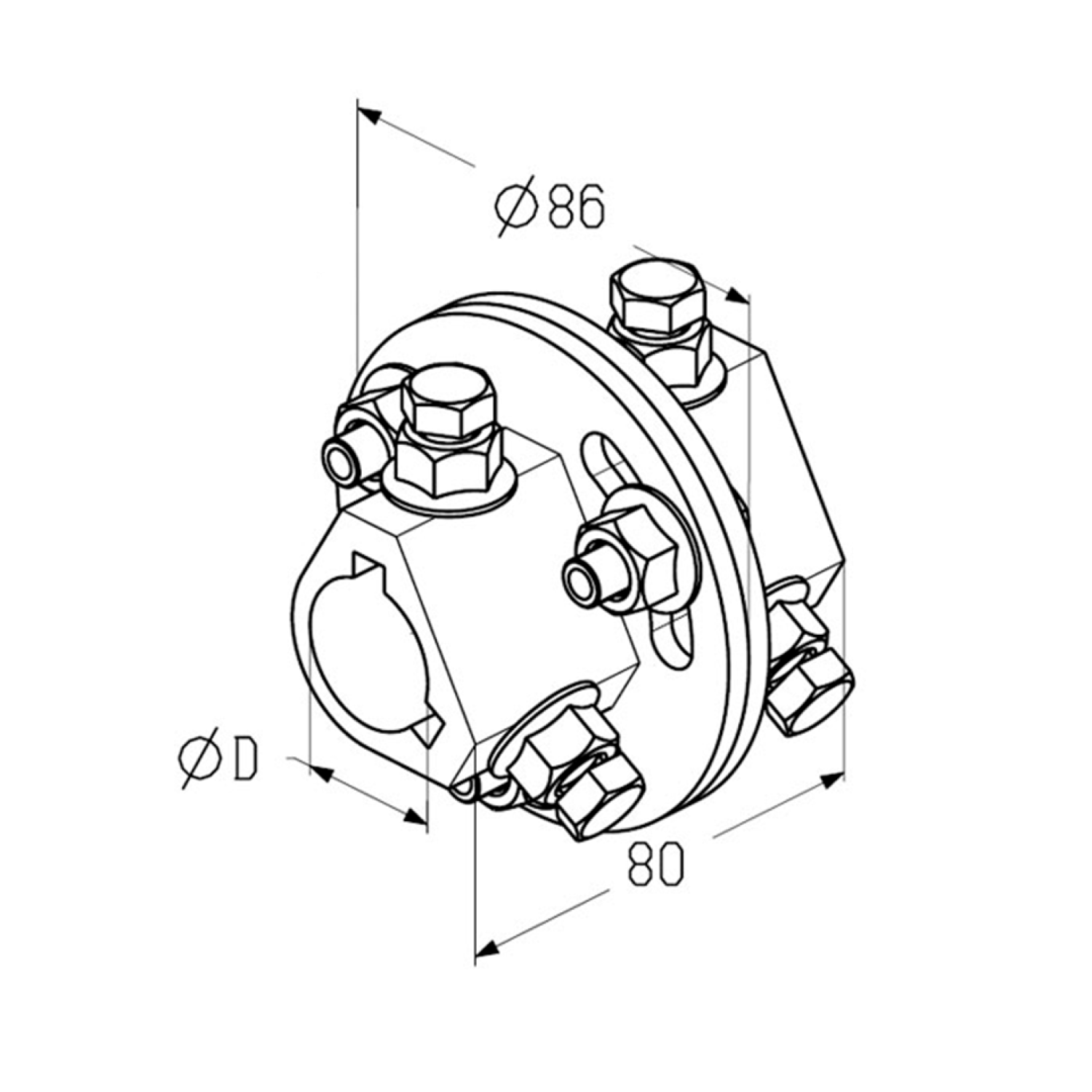

Муфта соединительная ALUTECH AC-5/4

Назначение:

• надёжное соединение валов между собой или с приводными механизмами в системе секционных ворот;

• передача крутящего момента при работе воротного механизма;

• компенсация незначительных осевых и угловых смещений валов;

• защита привода от перегрузок благодаря упругим элементам конструкции;

• обеспечение плавного и тихого хода полотна при открывании/закрывании.

Совместимость и область применения:

• предназначена для секционных гаражных и промышленных ворот с торсионным механизмом;

• совместима с сериями ворот Trend, Prestige, ProTrend, ProPlus;

• используется при монтаже систем с двойным валом или при необходимости удлинения вала;

• работает с электроприводами ALUTECH серий AS (гаражные) и AM (промышленные);

• подходит для всех типов монтажа (низкий, стандартный, высокий подъём);

• применяется на объектах жилого и коммерческого назначения: частные гаражи, складские комплексы, производственные цеха.

Технические характеристики:

• материал: высокопрочная сталь с антикоррозийным покрытием;

• внутренний диаметр (под вал): 25,4 мм (подходит для валов Ø 25,4 мм);

• наружный диаметр: 50 мм;

• длина муфты: 60 мм;

• максимальный передаваемый крутящий момент: 200 Н·м;

• допустимое угловое смещение: до 1,5°;

• осевой люфт: до 0,5 мм;

• цвет: серебристый (оцинкованное покрытие);

• температурный диапазон эксплуатации: от −30 ∘C до +60 ∘C;

Состав комплекта:

• муфта соединительная AC‑5/4 — 1 шт.;

• крепёжные болты — 4 шт.;

• стопорные кольца — 2 шт.;

• инструкция по монтажу — 1 экз.

Ключевые преимущества:

• надёжность — стальная конструкция выдерживает высокие нагрузки и циклические воздействия;

• долговечность — антикоррозийное покрытие защищает от влаги и агрессивных сред;

• универсальность — подходит для большинства типовых решений ALUTECH;

• простота монтажа — комплект включает все необходимые крепёжные элементы, установка не требует специальных инструментов;

• плавность работы — упругие элементы снижают вибрации и шум при передаче момента;

• безопасность — компенсирует небольшие перекосы валов, предотвращая заклинивание механизма.
