Комплект плат ALUTECH CUTR400.20-A

• управление запуском, остановкой и реверсом привода ворот;

• контроль скорости и траектории движения полотна;

• реализацию защитных алгоритмов (аварийная остановка, защита от перегрузок, перегрева, заклинивания);

• обработку сигналов от периферийных устройств (датчики безопасности, фотоэлементы, кнопки управления);

• поддержку программируемых режимов (частичное открытие, задержка, цикличность операций);

• фиксацию событий и ошибок для последующего анализа и диагностики.

Совместимость и области применения
Комплект входит в состав:

• блоков управления CU‑TR230 и CU‑TR400;

• систем автоматизации промышленных ворот ALUTECH (секционных, откатных, подъёмно‑поворотных).

Совместим с приводами:

• AM, LTM, SLT мощностью до 3 кВт.

Применяется на объектах:

• логистические терминалы и складские комплексы;

• производственные цеха и ангары;

• транспортные депо и порты;

• торговые и выставочные центры;

• промышленные предприятия с интенсивным грузопотоком.

Поддерживает подключение:

• пультов ДУ (радио‑ и проводных);

• фотоэлементов безопасности;

• индукционных петель и датчиков присутствия;

• сигнальных ламп и звуковых оповещателей;

• кнопок управления и кодовых панелей;

• систем видеонаблюдения и контроля доступа.

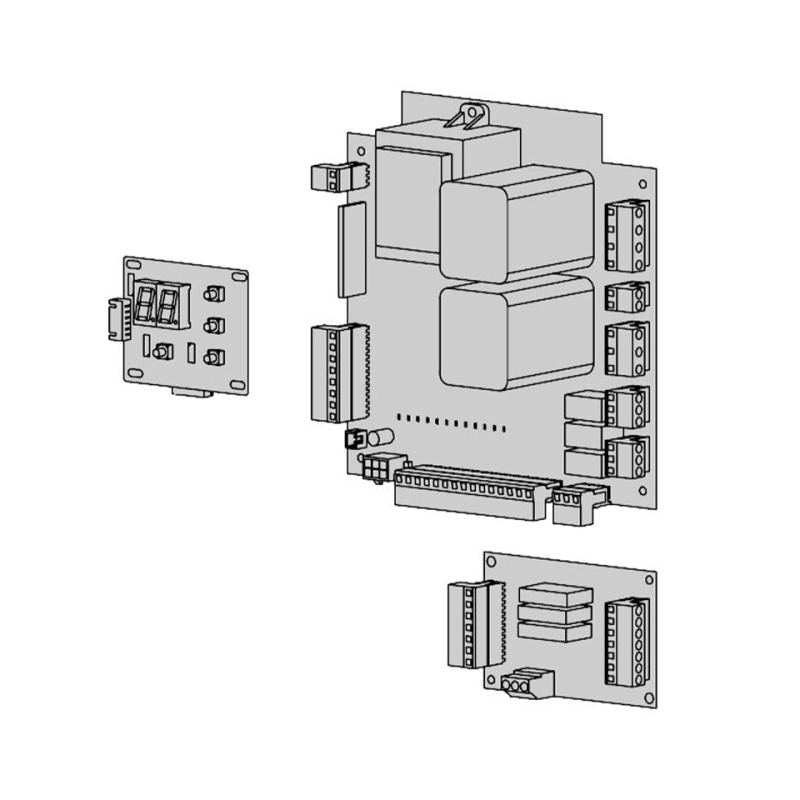

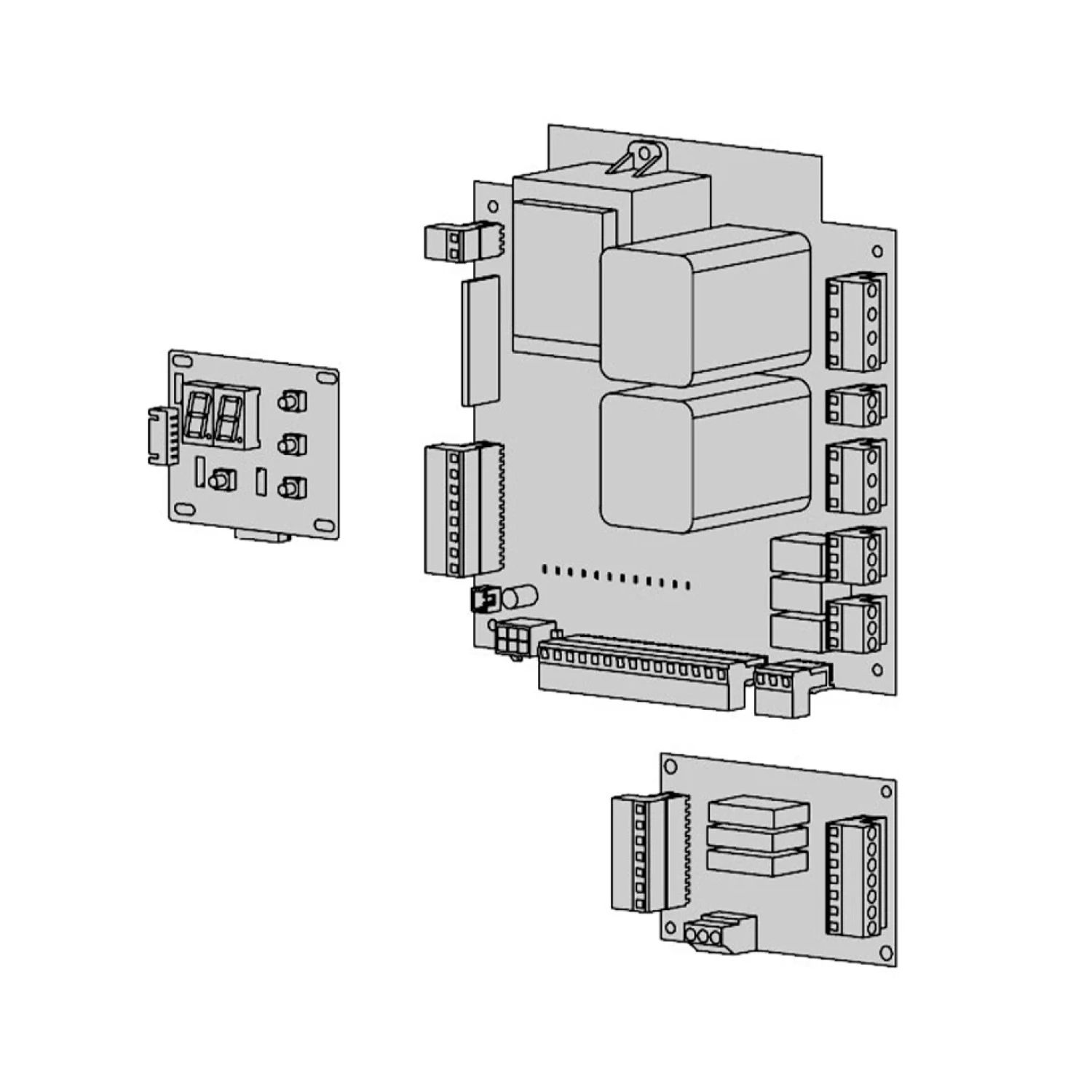

Состав комплекта
В набор входят три платы:

1. ALUTECH CUTR400.11‑A — основная плата CUTR400 для блока управления приводом промышленных ворот.

2. ALUTECH CUTR.12‑A — плата управления CUTR для блоков CU‑TR230 и CU‑TR400.

3. ALUTECH CUTR400.13‑A — плата фильтра 400 V для блока управления приводом CU‑TR400.

Ключевые технические характеристики

• Напряжение питания: 24 В DC;

• Максимальный ток нагрузки: 10 А;

• Рабочий температурный диапазон: от −20 °C до +55 °C;

• Интерфейсы: сухие контакты, 24 В DC для датчиков;

• Программируемые параметры: скорость движения, паузы, реверс, усилие;

• Защита: от перегрузки, короткого замыкания, перегрева;

• Общий вес комплекта: около 0,45 кг.

Преимущества

1. Надёжность. Защита от сетевых помех и аварийных ситуаций продлевает срок службы оборудования.

2. Гибкость настройки. Программируемые параметры адаптируют работу под конкретные задачи.

3. Безопасность. Многоуровневая защита предотвращает травмы и повреждения конструкции.

4. Совместимость. Интеграция с широким спектром приводов и периферийных устройств ALUTECH.

5. Диагностика. Фиксация событий упрощает поиск и устранение неисправностей.

6. Климатическая устойчивость. Работа в условиях повышенной влажности и перепадов температур.

7. Энергоэффективность. Оптимизация потребления энергии снижает эксплуатационные затраты.

8. Модульность. Возможность замены отдельных плат при ремонте, что сокращает время простоя системы.
