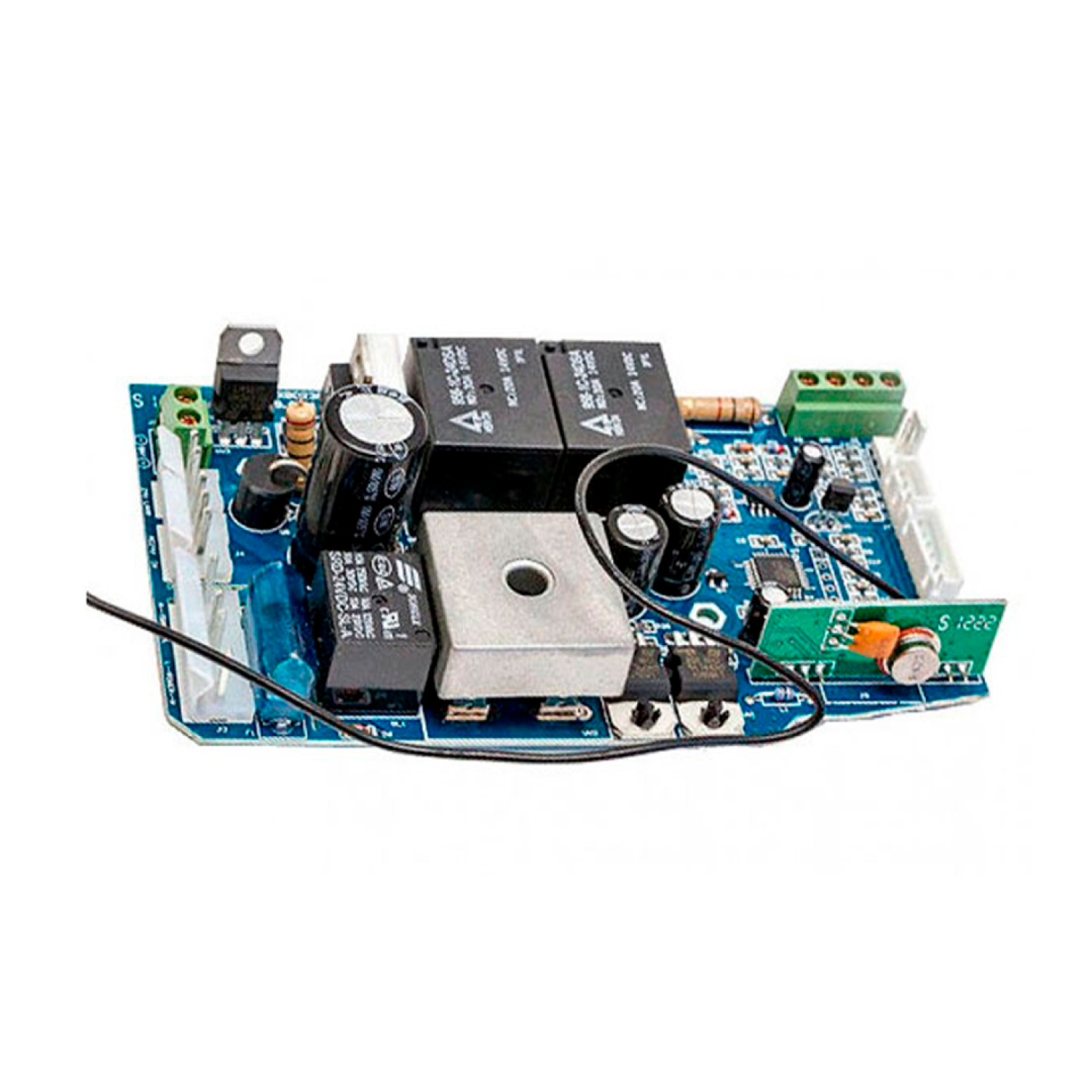

Плата блока управления AN-MOTORS ASG.034

• управляет запуском, остановкой и реверсом привода ворот;

• контролирует скорость перемещения полотна/створок;

• реализует защитные алгоритмы (аварийная остановка, защита от перегрузок, перегрева, заклинивания);

• обрабатывает сигналы от периферийных устройств (датчики безопасности, фотоэлементы, кнопки управления);

• поддерживает программируемые режимы (частичное открытие, задержка, автозакрытие, цикличность);

• фиксирует события и ошибки для диагностики системы.

Совместимость и области применения
Плата предназначена для использования в:

• блоках управления AN‑MOTORS серии ASG (в т. ч. ASG600, ASG1000);

• системах автоматизации секционных, откатных и распашных ворот.

Применяется на объектах:

• частные домовладения и коттеджные посёлки;

• складские комплексы и логистические центры;

• производственные территории и ангары;

• торговые и административные здания;

• парковки и въездные группы с автоматизированными системами контроля доступа.

Поддерживает подключение:

• пультов ДУ (радио‑ и проводных, частота 433,92 МГц, до 20 пультов в памяти);

• фотоэлементов безопасности;

• индукционных петель и датчиков присутствия;

• сигнальных ламп и звуковых оповещателей;

• кнопок управления и кодовых панелей;

• систем видеонаблюдения и СКУД.

Ключевые технические характеристики

• Напряжение питания: 24 В DC;

• Интерфейсы: сухие контакты, 24 В DC для датчиков;

• Программируемые параметры: скорость движения, паузы, реверс, усилие, конечные положения;

• Защита: от перегрузки, короткого замыкания, перегрева, электронной блокировки от случайного нажатия;

• Вес: 0,1 кг.

Преимущества

1. Надёжность. Защита от сетевых помех и аварийных ситуаций продлевает срок службы оборудования.

2. Гибкость настройки. Программируемые параметры адаптируют работу под конкретные задачи.

3. Безопасность. Многоуровневая защита предотвращает травмы и повреждения конструкции.

4. Удобство программирования. Встроенный дисплей для навигации по меню и настройки параметров.

5. Совместимость. Интеграция с широким спектром приводов и периферийных устройств AN‑MOTORS.

6. Диагностика. Фиксация событий упрощает поиск и устранение неисправностей.

7. Энергоэффективность. Оптимизация потребления энергии снижает эксплуатационные затраты.

8. Компактность. Малый размер упрощает монтаж в корпусах блоков управления.
