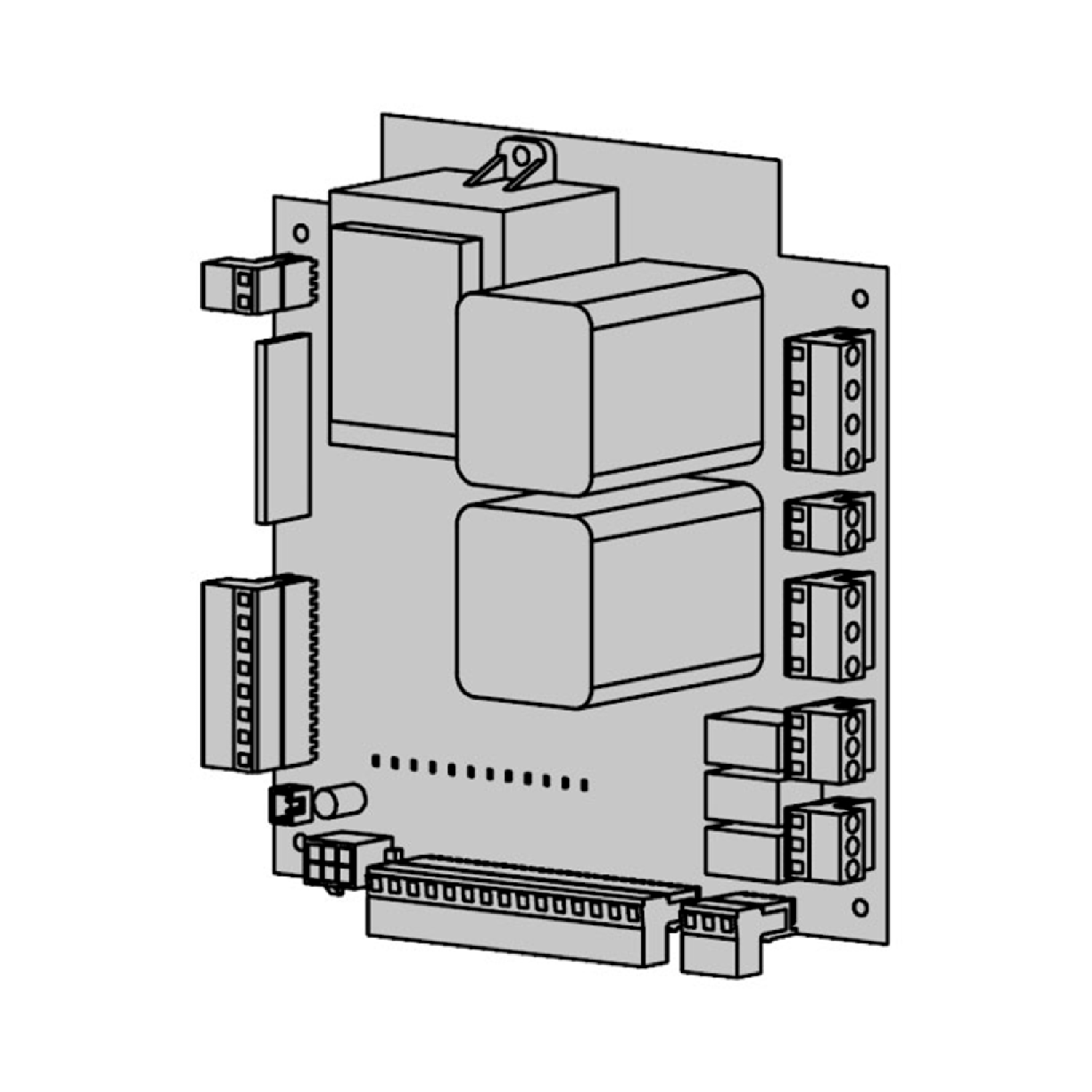

Плата основная ALUTECH CUTR400.11-A

• управление запуском, остановкой и реверсом мощных приводов ворот;

• плавная регулировка скорости движения полотна с учётом нагрузки;

• точный контроль конечных положений по сигналам датчиков;

• комплексная защита от перегрузок, заклинивания, перегрева и КЗ;

• обработка сигналов от периферийных устройств безопасности;

• реализация программируемых режимов (частичное открытие, задержки, цикличность);

• ведение журнала событий для анализа работы системы.

Совместимость и области применения
Плата интегрируется в:

• блоки управления ALUTECH CU‑TR400;

• системы автоматизации тяжёлых промышленных ворот (секционных, откатных, подъёмно‑поворотных).

Совместима с приводами ALUTECH мощностью до 3 кВт:

• серия AM (распашные ворота);

• серия LTM (секционные ворота);

• серия SLT (откатные ворота).

Применяется на объектах с повышенными требованиями к надёжности:

• логистические терминалы с круглосуточной работой;

• производственные цеха с интенсивным грузопотоком;

• ангары авиационной и железнодорожной техники;

• портовые и складские комплексы;

• объекты критической инфраструктуры.

Поддерживает подключение:

• радио‑ и проводных пультов ДУ;

• фотоэлементов безопасности;

• индукционных петель и датчиков присутствия;

• сигнальных ламп и звуковых оповещателей;

• систем видеонаблюдения и СКУД;

• интерфейсов удалённого мониторинга (опционально).

Ключевые технические характеристики

• Напряжение питания: 24 В DC;

• Максимальный ток нагрузки: 16 А;

• Интерфейсы: сухие контакты, 24 В DC для датчиков, RS‑485 (опционально);

• Программируемые параметры: скорость, паузы, реверс, усилие, конечные положения;

• Защита: от перегрузки, КЗ, перегрева, перекоса фаз, обрыва цепи;

• Вес: 0,2 кг.

Преимущества

1. Высокая нагрузочная способность. Работа с приводами до 3 кВт обеспечивает управление тяжёлыми воротами.

2. Продвинутая диагностика. Журнал событий и LED‑индикация ускоряют поиск неисправностей.

3. Гибкость настройки. Широкий диапазон программируемых параметров под конкретные задачи.

4. Повышенная надёжность. Многоуровневая защита от аварийных ситуаций.

5. Энергоэффективность. Оптимизация потребления энергии приводов.

6. Масштабируемость. Поддержка интеграции в комплексные системы безопасности.

7. Компактность. Удобный монтаж в стандартные электрощиты.
