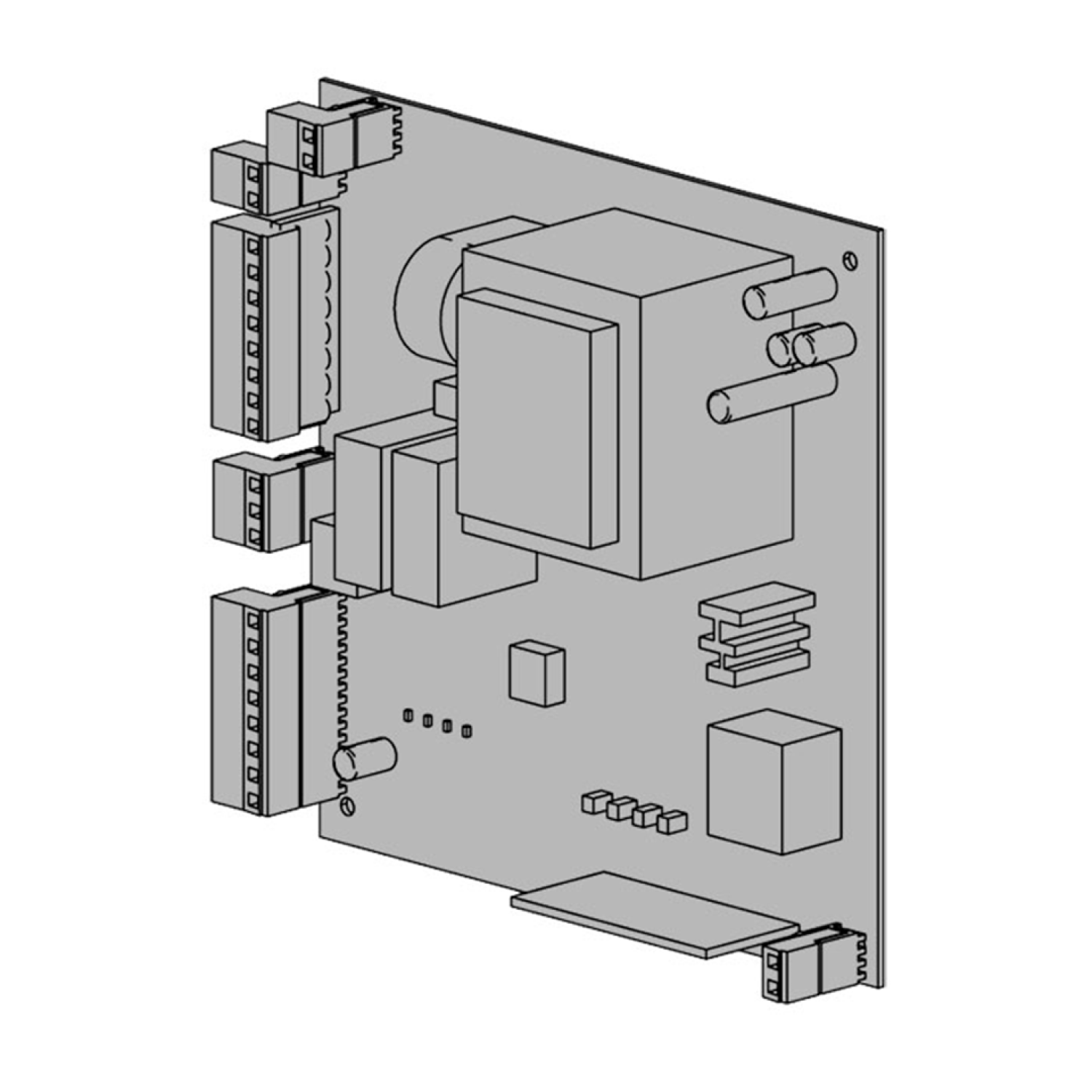

Плата управления электроприводом ALUTECH CUSD.02-L

• управление запуском, остановкой и реверсом электропривода;

• плавная регулировка скорости движения полотна;

• точный контроль конечных положений по сигналам энкодера/датчиков;

• защита от перегрузок, заклинивания, перегрева и КЗ;

• обработка команд с пультов ДУ и периферийных устройств;

• программирование рабочих режимов (частичное открытие, задержка, автозакрытие);

• диагностика системы и фиксация ошибок в энергонезависимой памяти.

Совместимость и области применения
Плата предназначена для работы с:

• блоками управления ALUTECH серии CU‑SD (в т. ч. CU‑SD400, CU‑SD600);

• электроприводами ALUTECH для секционных, откатных и распашных ворот;

• системами автоматизации с питанием 24 В DC.

Применяется на объектах:

• промышленные ангары и складские комплексы;

• логистические терминалы с высокой интенсивностью проезда;

• транспортные депо и грузовые терминалы;

• коммерческие объекты с автоматизированными въездными группами;

• частные объекты с тяжёлыми воротами (вес полотна до 1 000 кг).

Поддерживает подключение:

• радиопультов ДУ (433,92 МГц / 868 МГц);

• фотоэлементов безопасности;

• индукционных петель и датчиков присутствия;

• сигнальных ламп и звуковых оповещателей;

• кнопок управления и кодовых панелей;

• систем видеонаблюдения и СКУД через интерфейсы RS‑485/Wiegand.

Ключевые технические характеристики

• Напряжение питания: 24 В DC;

• Максимальный ток нагрузки: 12 А;

• Интерфейсы: сухие контакты, 24 В DC для датчиков, RS‑485, Wiegand 26/34;

• Программируемые параметры: скорость движения, паузы, усилие привода, конечные положения, логика фотоэлементов;

• Защита: от перегрузки, КЗ, перегрева, потери сигнала, перекоса фаз;

• Вес: 0,65 кг.

Преимущества

1. Точность управления. Плавная регулировка скорости и точный контроль положения.

2. Надёжность. Многоуровневая защита от аварийных ситуаций.

3. Гибкость интеграции. Поддержка стандартных интерфейсов для СКУД и видеонаблюдения.

4. Диагностика. Журнал событий с метками времени и LED‑индикация.

5. Климатическая устойчивость. Работа в экстремальных условиях.

6. Энергоэффективность. Оптимизация потребления энергии.

7. Масштабируемость. Поддержка до 64 радиопультов и 10 000 идентификаторов (при подключении считывателя).

8. Компактность. Удобный монтаж в стандартные щиты управления.
